光學板（如光學玻璃、亞克力板、導光板等，廣泛應用于顯示設備、光學儀器、激光系統等領域）的輪廓及瑕疵檢測是保障其光學性能、結構適配性和使用可靠性的關鍵環節，主要目的如下：

一、確保輪廓精度，保障結構與功能適配
光學板的輪廓（如尺寸、平整度、彎曲度、邊緣角度等）直接影響其在設備中的裝配精度和功能實現：
結構適配性：在精密光學系統（如鏡頭模組、投影儀光路）中，光學板的輪廓尺寸需與其他部件嚴格匹配，若輪廓偏差過大（如厚度不均、邊緣不平整），會導致裝配間隙超標、光路偏移，甚至無法正常安裝。
光學性能穩定性：部分光學板（如導光板、棱鏡）的輪廓設計直接決定光線的折射、反射路徑，輪廓精度不足會導致光路紊亂（如顯示設備亮度不均、光學儀器成像模糊），檢測輪廓可確保其符合光學設計參數。
機械強度保障：輪廓缺陷（如邊緣崩裂、厚度突變）可能導致應力集中，降低光學板的抗沖擊性，在后續加工或使用中（如受振動、溫度變化）易斷裂，影響設備壽命。

二、滿足高端領域的嚴苛要求
在高端應用場景（如半導體光刻、航天光學系統、醫療精密儀器）中，光學板的輪廓精度和瑕疵容忍度極低（甚至要求 “納米級” 誤差、零可見瑕疵），檢測的目的更聚焦于：
確保光學系統的極限性能（如光刻機的光學板輪廓誤差需控制在微米級，否則直接影響芯片制程精度）；保障設備的長期穩定性（如衛星光學鏡頭的光學板，微小瑕疵可能在太空環境中因輻射、溫差逐漸擴大，導致任務失?。?br/>綜上，光學板的輪廓及瑕疵檢測本質是通過對 “結構精度” 和 “光學純凈度” 的雙重把控，確保其在光學系統中既能精準適配、高效發揮功能，又能在長期使用中保持穩定與安全，尤其對高端領域的設備性能和可靠性起到?jīng)Q定性作用。

01.檢測需求

根據客戶提供的測試需求，利用線光譜掃描光學板表面輪廓，對數據輪廓進行分析得出凹槽深度、寬度數據，以及表面的缺陷檢測。

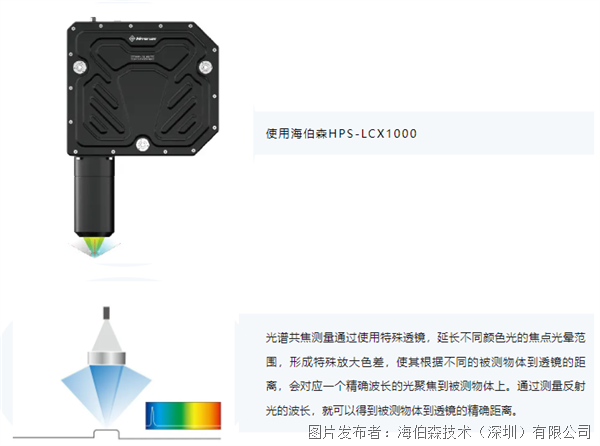

02.選型及原理

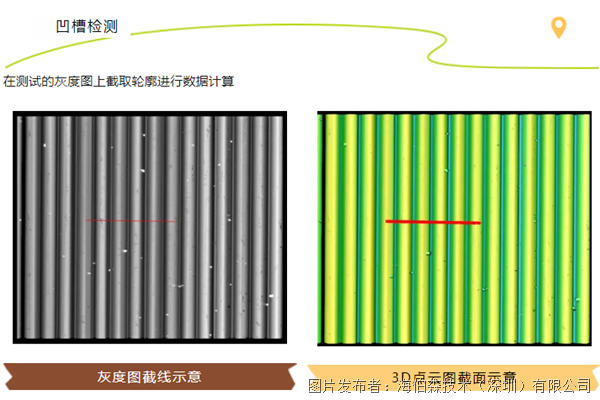

03.檢測過程圖

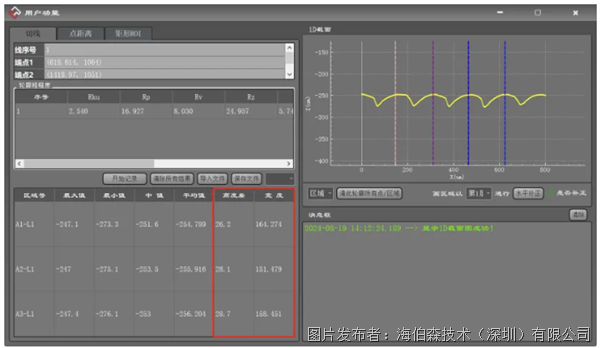

截取計算三個凹槽的深度寬度數據分別為：凹槽1深度26.2um，寬度164.4um、凹槽2深度28.1um，寬度151.4um、凹槽3深度28.7um，寬度158.4um。

04.設備結論

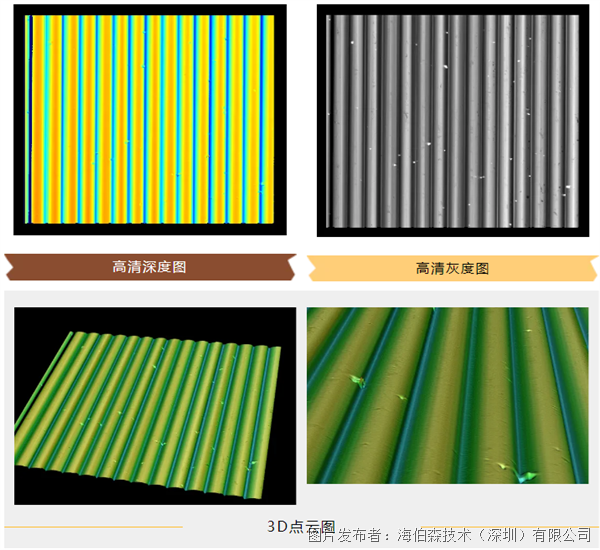

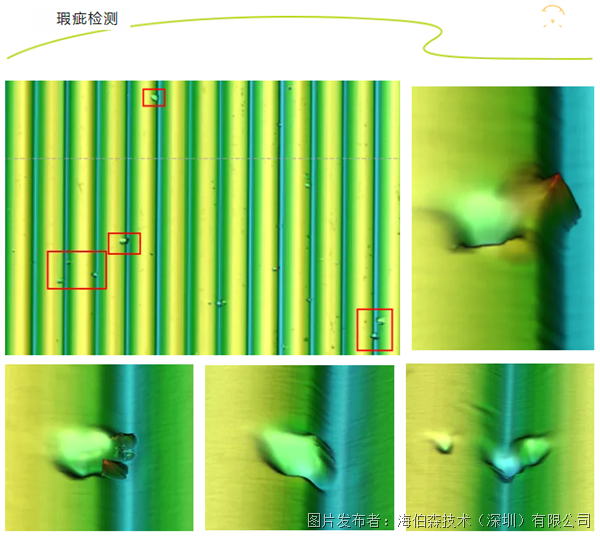

用LCX1000掃描光學板上表面圖像可以清晰得到凹槽的輪廓，凹槽的深度、寬度可用我們客戶端手動截取簡單計算（因手動劃取區域?qū)挾刃畔⒍x沒那么標準），凹槽的弧度可用其他視覺軟件進行處理計算。同時光學板上的瑕疵清晰可見，所以亦可檢測其瑕疵缺陷。
