【應用案例】卡片式IO應用于工廠恒壓供水系統
臺風“丹娜絲”憑借其罕見的180°大轉彎蛇形路徑，三次登陸我國并影響南方多省份，給當地帶來強降雨和大風等極端天氣。這類天氣極易沖擊城市的供電、供水等關鍵基礎設施。為保障民生需求和社會經濟正常運轉，供水公司與電網公司均會提前部署嚴密的防護措施，并在災后迅速組織搶修。
當供水公司恢復市政供水后，小區、工廠、商場等內部通常依靠恒壓供水系統維持穩定運行。該系統以壓力傳感器、PLC（可編程邏輯控制器）、總線IO模塊和變頻器為核心控制裝置，能持續保障供水水壓恒定。相較于傳統供水方式，工廠恒壓供水系統具有技術先進、水壓穩定、操作簡便、運行可靠、自動化程度高及節能效果顯著等優勢。

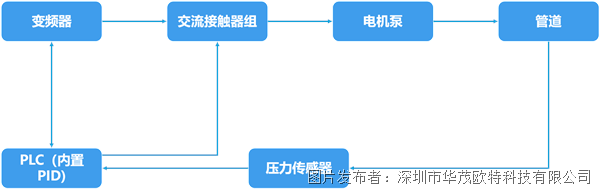

恒壓供水系統原理
恒壓供水系統是一個閉環的自動控制過程，是通過實時監測水壓并動態調節水泵轉速，確保管網壓力穩定在設定值。
實時監測
壓力傳感器持續采集供水管網的實際水壓。
智能運算
PLC接收傳感器數據，與設定壓力值比對后，執行PID運算，計算出所需的電機轉速調整量。
精準調速
PLC將控制信號輸出至變頻器，變頻器動態調節輸出電源的頻率與電壓。
恒壓輸出
變頻器驅動主水泵電機按需變速運行，從而維持管網水壓恒定。
解決方案

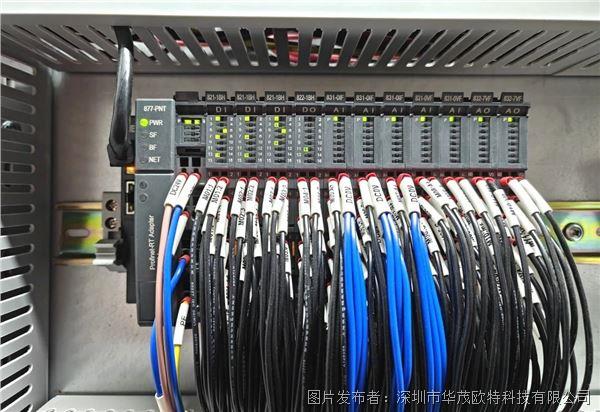

此工廠恒壓供水系統采用華茂歐特800系列IO模塊替代傳統西門子方案，顯著降低硬件成本，同時通過分布式架構優化現場布線效率。該系列模塊提供豐富的擴展能力：
數字量輸入（DI）：實時采集變頻器運行狀態（如啟停信號）；
數字量輸出（DO）：驅動設備指示燈及變頻器啟停指令；
模擬量輸入（AI）：獲取壓力傳感器數據并傳輸至PLC；
模擬量輸出（AO）：接收PLC指令，動態調節變頻器輸出頻率。
華茂歐特的總線IO模塊以其高性價比與靈活配置，成為恒壓供水系統穩定運行的關鍵支撐環節。

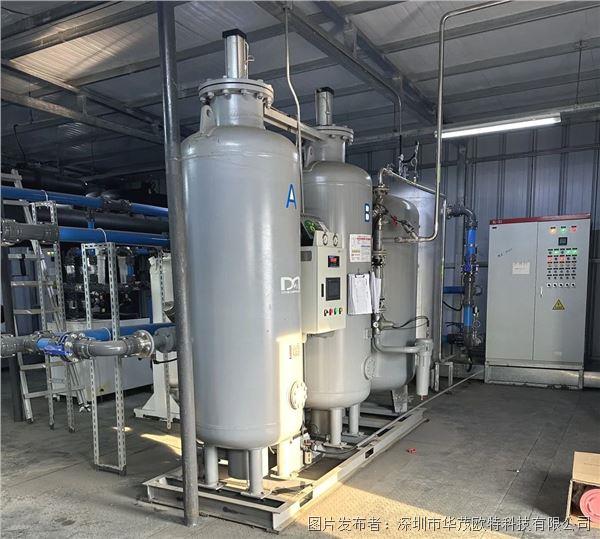

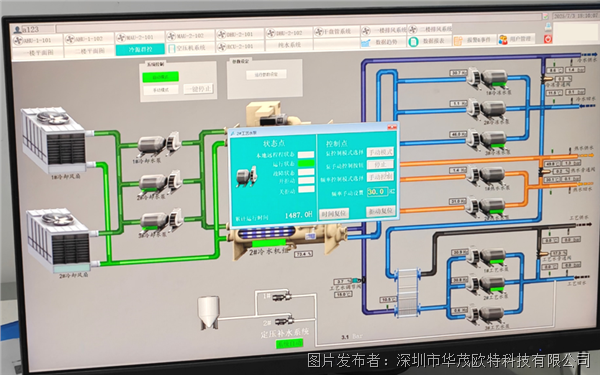

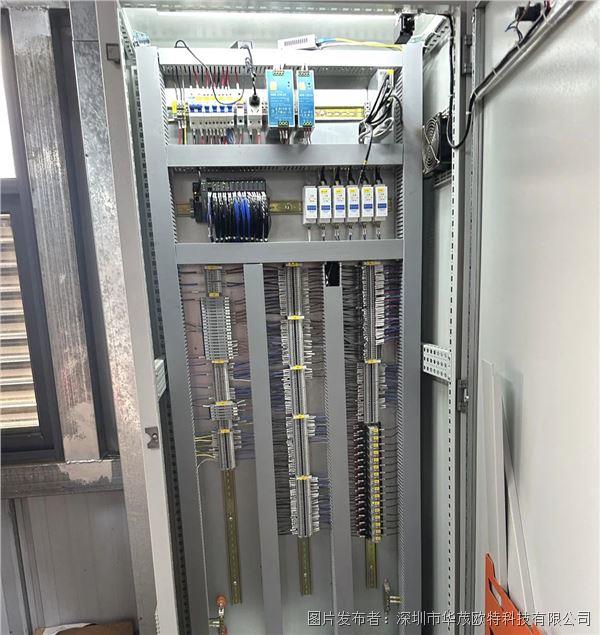

現場圖片
