CK-GW08系列是晨控為工業多通道需求研制的一款網關控制器,方便用戶集成到PLC等控制系統中，系統集成了8路讀寫接口，并且支持大部分工業協議ModbusTCP、Profinet、EtherNet/IP、CC-Link IE、EtherCat以及自由協議TCP/IP等

本期主題：圍繞CK-GW08系列產品的CC-Link通訊協議與三菱PLC進行通訊配置說明。

0、準備階段

l 編程軟件：GX Works2

l 多通道網關控制器：CK-GW08

l 工業RFID讀寫器：CK-FR03-A01

l PLC：三菱Q03CPU

l 通訊協議：CC-Link

l 連接方式：以太網

一、配置設置

1、設置IP

打開軟件，點擊搜索

刷新設備，點擊齒輪按鈕設置IP

2、添加配置文件

l “工具” -> “配置文件管理”-> “登錄”

l 添加設備文件“gzChenKong_CCIEBS_1_en.cspp

3、PLC設置

在PLC參數中設置好plc的IP地址

打開CC-LinkIEF Basic設置

4、CC-Link設置

勾選使用CC-linkIEFBasic

打開網絡配置設置

添加剛剛加入的設備文件

占用點數選擇192(占用3站)

設置設備IP地址

反映設置并關閉

5、分配軟件點數

分配軟件點數

分配完后點擊設置結束保存

并且點擊設置結束保存參數配置

6、下載程序

將配置參數下載到PLC

下載完成后，斷電重啟PLC，啟動配置

配置完成

二、功能塊使用說明

1、功能塊引腳說明

2、操作案例

（1）自動讀取UID

置位AUTO_UID引腳，在通道有標簽的時候，自動讀取UID數據到UID_DATA中。

（2）寫數據操作

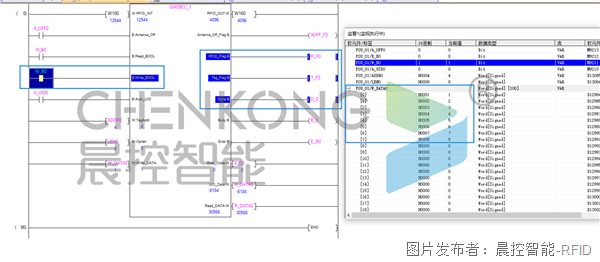

將需要寫入的數據寫到Write_DATA區

在有標簽時候，置位WriteE_BOOL

等待Done即可寫入完成

(3) 讀數據操作

有標簽時候，置位Read_BOOL

等待Done置位，即讀取完成

數據緩存在READ_DATA中
