晨控CK-FR12系列作為晨控智能工業級別RFID讀寫器,支持大部分工業協議如RS232、RS485、以太網。支持工業協議Modbus RTU、Modbus TCP、Profinet、EtherNet/lP、EtherCat以及自由協議TCP/IP等。

本期主題：圍繞CK-FR12產品的EtherNet/IP通訊協議與歐姆龍PLC進行通訊配置說明。

0、準備階段

l RFID讀卡器配置軟件：RFID_TOOL

l 編程軟件：Sysmac Studio

l RFID讀寫器：CK-FR12-E01

l PLC：歐姆龍NX系列PLC

l 通訊協議：Ethernet/IP

l 連接方式：以太網

配置設置： 1、連接設備

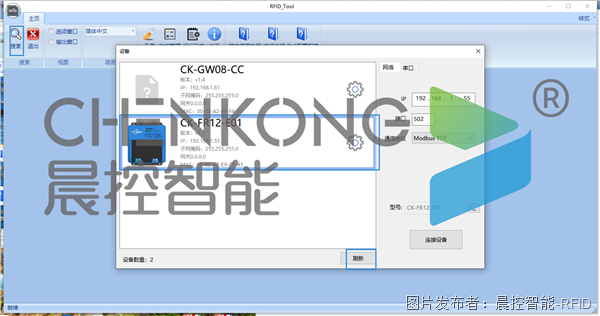

打開配置軟件，搜索設備后，

選擇設備連接

2、設置映射內存

在配置中設置映射內存128

點擊保存，斷電重啟讀卡器配置完成

通訊設置：

1、新建變量

l 打開歐姆龍程序，在全局變量中新建兩個128的數組

l 分別將網絡公開設置為輸入和輸出，作為讀卡器的輸入輸出

2、進入EIP配置

l 在上方工具，點擊EtherNet/IP連接設置

l 雙擊需要連接的plc設置

3、建立標簽組

l 在標簽組右上角點擊全部注冊

l 選擇剛剛新建的兩個數組變量，點擊注冊

4、添加ESD文件

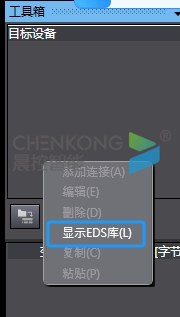

l 右鍵工具箱空白處

l 點擊顯示EDS庫，在庫中添加設備eds文件

5、添加連接

l 點擊工具箱加號“+”。

l 輸入節點地址（案例以讀卡器設備ip為192.168.1.80）

l 型號名稱：選擇剛剛添加的eds文件。

l 修訂版：1

l 點擊添加

l 右鍵加入的設備，點擊添加連接

l 填寫輸入輸出，大小字節填寫為128，選擇剛剛添加的標簽組

6、下載配置

l 點擊在線，連接PLC

l 點擊下方的傳送到控制器，將配置下載至PLC中，即可連接完成

7、功能塊使用操作說明

（1）功能塊說明

（2）寫操作例子

1先將數據寫入寫數據塊中

2觸發寫入操作

3等待操作完成置位，即數據寫入到標簽完成

（3）讀操作

1觸發讀取操作

2等待讀取操作完成

3讀取完成后在讀數據塊中取讀取到的數據
