抽油機遠程監測終端
2008/6/2 0:00:00
產品簡介：
抽油機遠程監控終端由LC7500抽油機參數監測模塊、LQ8110 GPRS DTU、電源模塊和備用電池構成，主要用于采集抽油機各種參數并實現無線遠程傳輸，是抽油機遠程測控系統的現場監控終端，主要采集抽油機的電參數，井口壓力，抽油機的光桿功率隨位移變化的曲線，一個沖程周期內抽油機的有功功率曲線、電流曲線，抽油機的平衡率，抽油機的運行狀態等參數并進行處理，通過GPRS DTU向主站傳輸數據。 抽油機遠程監控終端可適用于游梁式抽油機、塔式抽油機、高原機的參數測量。
產品分類：無線通信 物聯網 網絡層 無線通信產品
品牌：產品介紹
LC7500模塊功能特點
輸入信號 ■4路4～20mA電流信號輸入。16位A/D采樣，采樣頻率為250μS，數據每30ms刷新1次，輸出真有 效值。
■1路開關量信號輸入。
■1個RS485接口，通訊波特率9600bps（N，8，1），接RS485輸出的智能變送器。
輸出信號 ■RS232接口輸出，MODBUS協議，可用于串口或GPRS DTU接口，通訊波特率9600bps。
測量精度 ■4～20mA信號輸入：0.5級或更高。
■RS485數字信號輸入：取決于傳感器自身的精度。
模塊供電 ■DC＋10V～＋30V，模塊功耗低于0.6W。
工作環境 ■工作溫度:－20℃～＋60℃; 儲存溫度:－40℃～＋80℃；相對濕度:不高于80％
安裝方式 ■DIN導軌卡裝 體積：122mm *70mm * 43mm

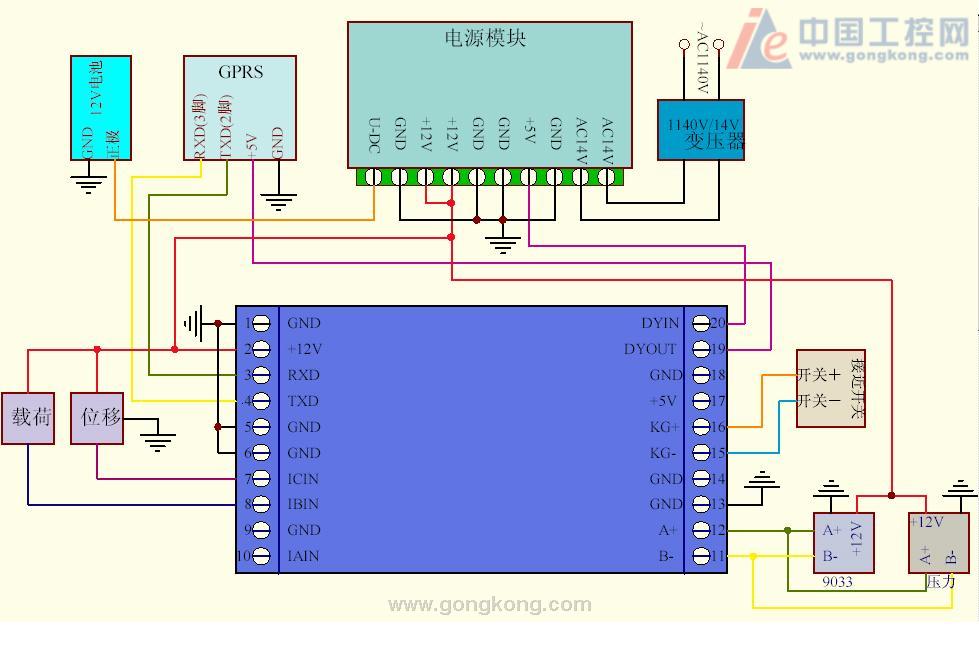

典型應用接線
以抽油機遠程監控系統的標準配置設備為例，典型接線如下圖：
EDA9033C智能電量變送器、壓力傳感器、載荷傳感器、位移傳感器均屬于外部傳感器，只需要將信號線引入終端內即可。
主要配件
配件類別 GPRS DTU模塊－LQ8110B 模擬量采集模塊－ EDA9017 智能電量變送器－ EDA9033C
輸入信號 ■4路4～20mA電流信號輸入。16位A/D采樣，采樣頻率為250μS，數據每30ms刷新1次，輸出真有 效值。
■1路開關量信號輸入。
■1個RS485接口，通訊波特率9600bps（N，8，1），接RS485輸出的智能變送器。
輸出信號 ■RS232接口輸出，MODBUS協議，可用于串口或GPRS DTU接口，通訊波特率9600bps。
測量精度 ■4～20mA信號輸入：0.5級或更高。
■RS485數字信號輸入：取決于傳感器自身的精度。
模塊供電 ■DC＋10V～＋30V，模塊功耗低于0.6W。
工作環境 ■工作溫度:－20℃～＋60℃; 儲存溫度:－40℃～＋80℃；相對濕度:不高于80％
安裝方式 ■DIN導軌卡裝 體積：122mm *70mm * 43mm
典型應用接線
以抽油機遠程監控系統的標準配置設備為例，典型接線如下圖：
EDA9033C智能電量變送器、壓力傳感器、載荷傳感器、位移傳感器均屬于外部傳感器，只需要將信號線引入終端內即可。
主要配件
配件類別 GPRS DTU模塊－LQ8110B 模擬量采集模塊－ EDA9017 智能電量變送器－ EDA9033C
