PXI/PXIe仿真模塊結合高壓能力、靈活通道配置及寬廣電阻范圍

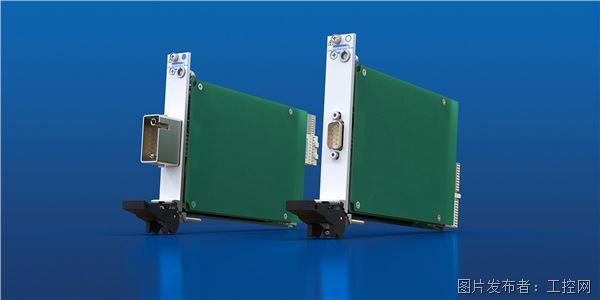

2025年8月15日，英國克萊克頓海濱 —— 作為電子測試與驗證用模塊化信號開關及仿真解決方案的領先供應商，Pickering Interfaces 宣布推出全新系列高壓可編程電阻模塊，采用緊湊的單插槽 PXI 和 PXIe 形式，型號分別為 40-230（PXI）和 42-230（PXIe），可輕松應對高達 1.2kV 的電壓應用需求。

作為 Pickering 可編程電阻模塊家族的最新擴展產品，該系列提供多達 70 種標準配置，其中包含 4 款單通道版本，覆蓋廣泛的電阻范圍和分辨率選擇，為汽車、航空航天及能源等行業的高壓被測設備（DUT）提供真實電阻負載與故障狀態仿真能力。

40/42-230 高壓可編程電阻模塊在模擬高壓系統的真實負載及安全測試中發揮關鍵作用，適用于電動車（EV）功率逆變器、電池管理系統（BMS）及部分航空航天元件等高壓 DUT 的驗證。工程師可利用該模塊執行電壓隔離測試，確保高壓系統的安全性及符合 ISO 6469、IEC 60664 等國際安全標準。

此外，該模塊可在高壓環境下模擬熱敏電阻（Thermistors）及熱電阻（RTDs）等傳感器信號，實現無需真實傳感器硬件的安全測試。在 HIL（硬件在環）仿真測試 ECU（電子控制單元）時，每個通道都可設定短路或開路狀態，以驗證控制器在傳感器或連接異常情況下的響應，從而提升測試覆蓋率。

Pickering 仿真產品經理 Stephen Jenkins 表示：

“基于我們在傳感器與電池仿真領域的持續投入，這款新品是少數可支持高達 1.2kV 電壓的 PXI/PXIe 模塊之一，非常適用于電動車、航空航天及電力電子測試平臺等高壓環境。隨著高壓系統的快速普及，工程師面臨確保高低壓子系統安全協作的重大挑戰，而該模塊正是解決此問題的理想工具?！?/p>

該模塊在單插槽內最多可提供 4 個通道，具有靈活的多通道配置、1Ω 至 76.8MΩ 的寬電阻范圍及高達 0.125Ω 的分辨率。模塊內置硬件聯鎖及自診斷功能，進一步保障測試安全。其主要應用場景包括：

?汽車電動車及航空航天系統的高壓測試環境；

?需要快速重新配置電阻值的測試應用；

?PXI 插槽有限、需使用多通道模塊的系統；

?需要故障插入功能的 HIL 仿真平臺。

40/42-230 提供 70 種標準配置，包括：

?窄電阻范圍版本（2 通道或 4 通道）

?中等電阻范圍版本（1 通道或 2 通道）

?寬電阻范圍版本（1 通道）

軟件控制簡便，用戶只需調用所需電阻值，模塊會自動設置最接近的阻值，并可返回實際設定值。為確保長期精度，用戶可通過選配的校準線纜將模塊連接至數字萬用表（DMM），簡化電阻通道的定期校準流程。

與傳統僅依賴軟件保護的方案不同，40/42-230 系列模塊配備硬件聯鎖功能，當觸發聯鎖時，所有繼電器將自動恢復至默認斷電狀態（在開關功能完好的情況下），并通過軟件接口發出錯誤通知。該聯鎖功能可級聯至其他支持聯鎖的模塊，實現一鍵聯動關閉多張卡片。

驅動程序支持 Windows、Linux 及實時操作系統，超越市場多數競品。Pickering Interfaces 的所有標準產品均享有三年質保及長期產品支持。
