手機端，消費級顯示屏組裝的工藝技術發展不知不覺間也許來到了一個全新的十字路口，在愈發普及的柔性屏、高刷、護眼調光技術以外，消費圈層廣泛期待著下一次屏幕軍備升級能夠帶來怎樣更新的賣點。與此同時，伴隨穿戴式個人設備與汽車市場智能座艙的爆發式增長，顯示屏在更為寬泛的使用場景、更為嚴苛的規格前提下必須維持著穩定的高水準產品表現。

奇石樂提供屏幕綁定工藝多種解決方案，致力于通過創新技術優化產品制造過程，提升最終產品的品質，滿足制造商對屏幕性能和可靠性的高標準要求。

FOG（FPC ON GLASS）應用

FOG（FPC On Glass）綁定工藝，作為屏幕組裝領域的革新技術，將柔性印刷電路板（FPC）與液晶玻璃面板無縫貼合，為觸摸屏和集成觸控模組的制造提供了強有力的支持。這一工藝確保了設備的高響應性和可靠性，廣泛應用于智能設備、醫療顯示屏、高端汽車儀表板等眾多領域，滿足了消費者對速度、靈敏度和耐用性的嚴苛要求。

奇石樂測量鏈: 90x1力傳感器 + 5073A電荷放大器 / maXYmos TL

優勢：

·       高重復精度

·       高動態響應，可檢測到接觸一瞬間的力值

·       耐高溫可以適合200°下測試

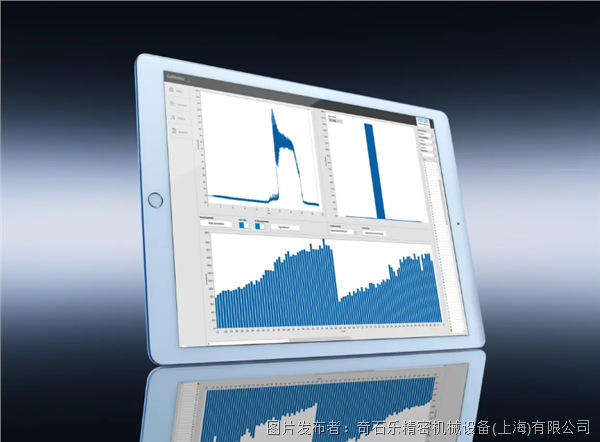

·       數據追溯

 COF、COG 及COP 綁定應用

（圖片來源于網絡）

COF（覆晶薄膜）封裝技術，以其晶粒軟膜構裝工藝，將集成電路（IC）巧妙地固定在柔性線路板上。這種技術不僅提供了芯片與軟性基板電路的緊密結合，而且以輕巧的封裝載體，成為全面屏設計的完美搭檔。

COG（芯片直接綁定在玻璃上）封裝工藝，作為傳統的封裝技術，以其成熟的工藝和可靠性，繼續在顯示技術領域占據一席之地。

奇石樂測量鏈: 913XB力傳感 + 5073A電荷放大器

優勢：

·       堅固耐用：壓電傳感器使用壽命長，適用于大批量高頻次的在線檢測

·       高頻響（>20KHz）：可快速捕捉瞬間接觸力值，保證瞬間接觸力值不超過要求，防止屏幕損壞。

·       多段標定且能保證精度，即可保證小力時精度，又可防止壓裝時傳感器過載損壞傳感器。

COP（Chip On Pi）封裝技術，專為柔性OLED屏幕設計，能夠最大限度地壓縮屏幕模組，釋放OLED材質的全部潛力。雖然高壓縮比率帶來了成本上升和良品率下降的挑戰，但COP技術無疑為追求極致顯示效果和設計創新的制造商提供了理想的解決方案。

奇石樂測量鏈:  9011 力傳感器 + maXYmos TL

優勢：

·       堅固耐用：壓電傳感器使用壽命長，適用于大批量高頻次的在線檢測

·       高頻響（>20KHz）：可快速捕捉瞬間接觸力值，保證瞬間接觸力值不超過要求，防止屏幕損壞。

·       多段標定且能保證精度，即可保證小力時精度，又可防止壓裝時傳感器過載損壞傳感器。

·       數據追溯

用于 3C 電子制造的奇石樂壓裝系統和解決方案

與此同時，由于技術創新、產品生命周期短、新生產線投產時間短以及高質量要求，3C行業面臨巨大壓力。

如何精確控制施加的力量和組件的定位，以實現最佳的連接效果。這要求制造商采用先進的壓裝設備和嚴格的工藝流程，以滿足高標準的制造要求。

奇石樂伺服壓機系統：3C 電子制造領域的壓接和鍵合應用以及產品測試

奇石樂伺服壓機系統保證了自動化、力/位移監測壓合裝配、顯示屏鍵合和極小力產品測試的高工藝可靠性。

在該解決方案中，2157B NCFT 壓裝模塊集成了 maXYmos NC 過程監控系統，可對裝配過程和/或力位移曲線進行控制、監控、評估和記錄，確保 3C 電子產品裝配的端到端質量控制和可追溯性。

·       測量范圍 0.05 kN 至 1.5 kN

·       適用于潔凈室

·       遙測確保最高測量精度

·       傳感器的高過載保護

·       出色的動態性能，最高可達 400 mm/s，可實現極短的循環時間

·       兩個測量范圍之間的集成切換

·       兩種型號：行程為 100 毫米的直式設計和行程為 250 毫米的斜式設計，用于不同的應用領域和生產不同的零件

了解更多，請聯系我們，開啟您的3C產品制造及屏幕技術革新之旅。
