一、案例說明

1.   在OPC DA服務器上運行OPC DA client軟件查看OPC DA服務器的相關參數。

2.   配置VFBOX網關參數，使用網關采集OPC DA服務器數據

3.   保存到MySQL數據庫

二、 VFBOX網關工作原理

VFBOX網關是協議轉換網關，是把一種協議轉換成另外一種協議。網關可以采集西門子，歐姆龍，三菱，AB PLC，DLT645，DLT698電表，modbus rtu tcp，環保的HJ212協議，opc ua和opc da，電力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT現場總線協議，bacnet，MQTT，mysql，sqlserver數據庫。不同型號的網關支持不同的協議，具體支持的協議參考網關側面標簽上的型號。依托500多種型號的網關產品，可以實現多種不同協議之間的互聯互通。

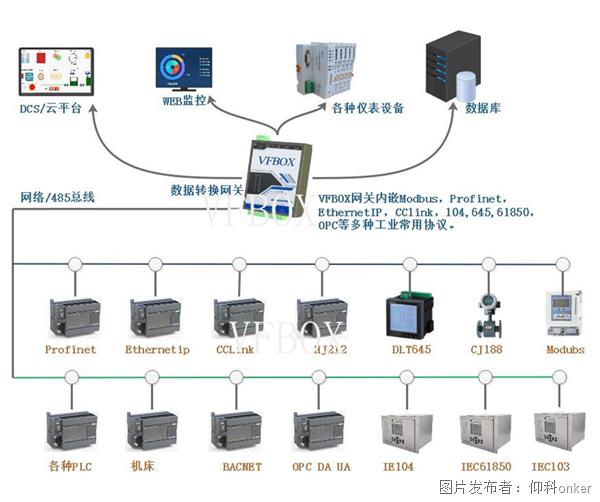

網關連接在不同協議的設備之間，就像一個“翻譯”，把一種設備支持的協議，轉換成另一種設備支持的協議，從而實現兩個不同協議的設備之間的數據交換。工作架構如下：

三、應用條件

采集OPC DA服務器的數據，需要在的OPC DA服務器上安裝仰科的客戶端軟件。OPC DA服務器需要是window系統。如果OPC DA服務器不能安裝軟件，則網關采集不了OPC DA服務器的數據。

四、查看OPC DA服務器的相關參數

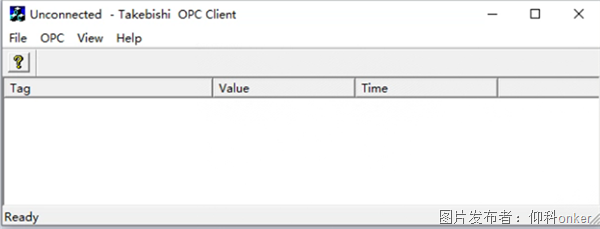

1.   在opc da 服務器的電腦上打開opc client軟件

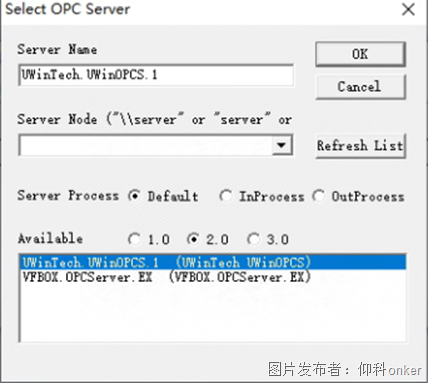

2.   點擊菜單中的“OPC-connect”，可以搜索處網絡中可的opc da服務器，選中要連接的服務器名稱。本例選中：UWinTech.UWinOPCS.1 （opc da服務器的名稱）

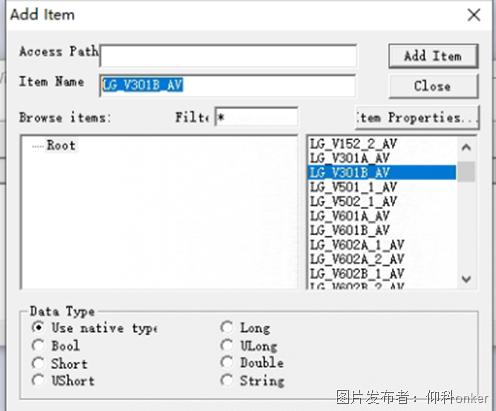

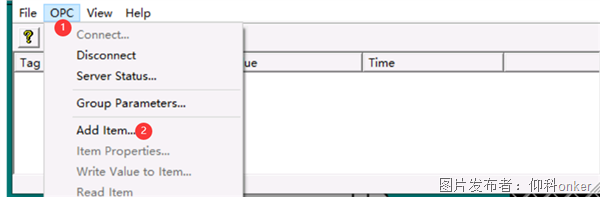

3.   查找數據的標簽名稱。選擇菜單“OPC-Add item”，查找此服務器上的數據標簽名稱。如要查看“LG_V301B_AV”的數據。

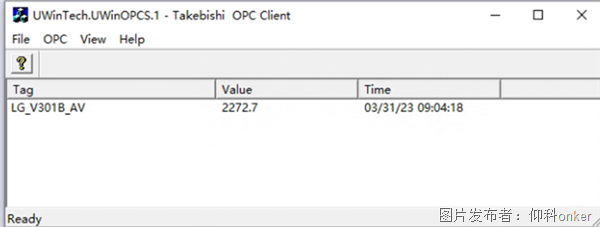

4.   選中會顯示數據如下：

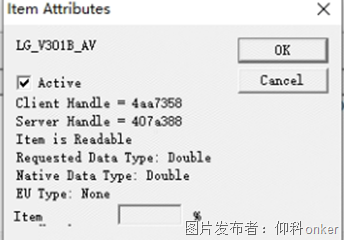

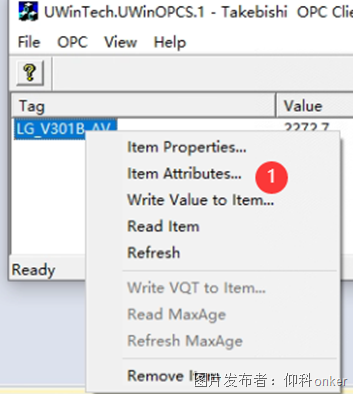

5.   在采集點上電右鍵，選中“Item Attributers”

6.   可以查看數據的“數據類型”為“Double”

7.   以上參數在配置網關時會使用的到。OPC服務器的名稱UWinTech.UWinOPCS.1。要采集的點名稱：LG_V301B_AV，數據類型Double，

五、配置網關采集opc da數據

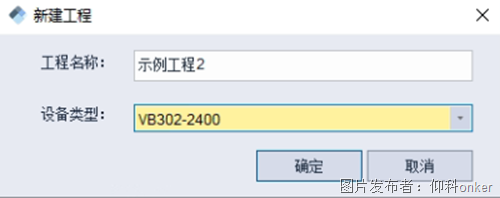

1.   在電腦上安裝VFBOX STUDIO軟件。打開VS配置軟件，新建工程，設備類型參考網關上的小標簽。可選的型號有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

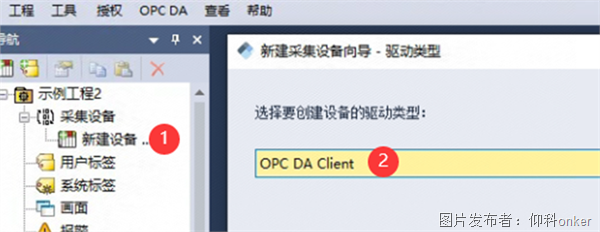

2.   新建設備，設備驅動類型選擇OPC da client

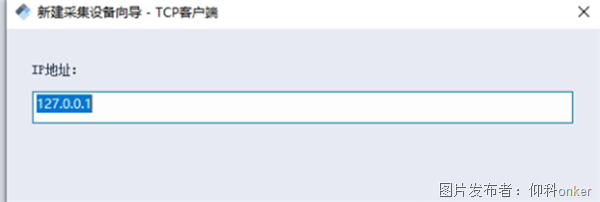

3.   下面的IP地址不用修改。

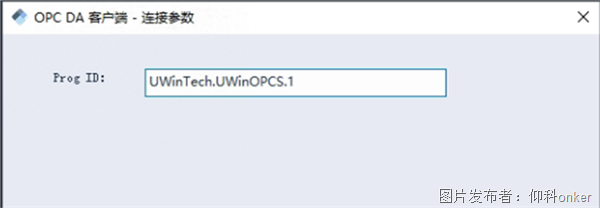

4.   輸入OPC DA服務器的名稱

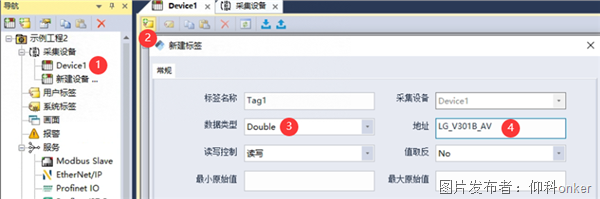

5.   新建一個采集點，輸入對應的數據類型和點名稱。讀寫控制只能選讀和寫。如果要寫數據到服務器，讀寫控制設置成寫。

6.   點擊“下載”，把工程下載到網關中。

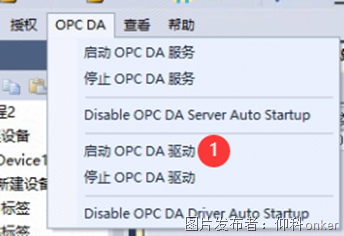

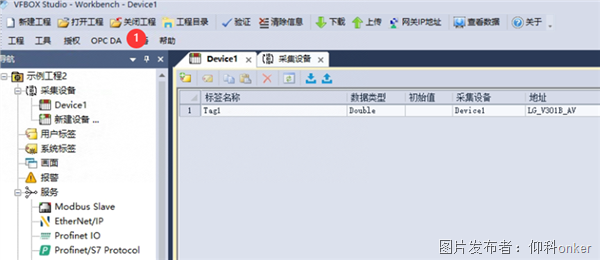

7.   點擊菜單 啟動OPC DA 驅動。每次工程有修改，下載后都需要停止一下驅動，然后在啟動OPC DA驅動。

8.   如果需要電腦啟動后，自動啟動OPC Da驅動。可以點擊“Enable OPC DA Driver Auto Startup”。

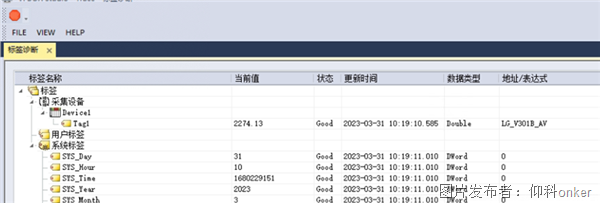

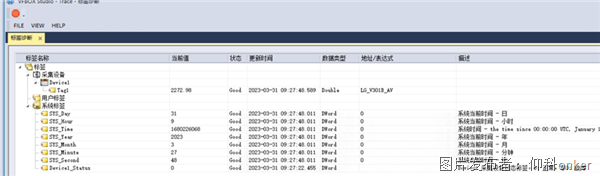

9.   點擊“查看數據”可以看到網關采集到的數據。

六、網關寫數據到mysql數據庫

1.   在電腦上安裝mysql數據庫。完成安裝后，關閉電腦上的防火墻和殺毒軟件。

2.   登錄數據庫后，選擇Schemas，右鍵選擇Create Schemas，輸入名稱

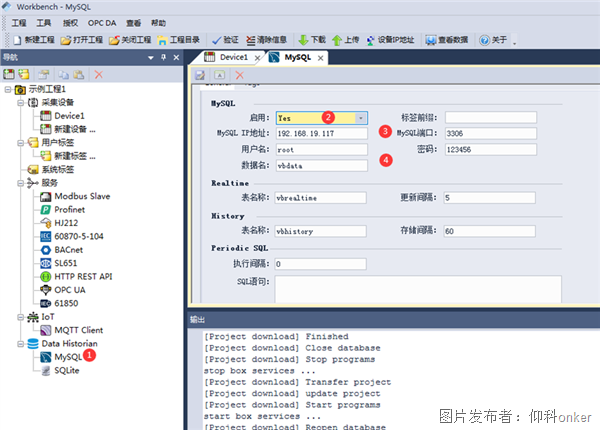

3.   打開VS網關配置軟件，在導航欄選擇MySQL，啟用設置成Yes，輸入MySQL的IP地址、端口、用戶名、密碼以及表名。表名不能為空。

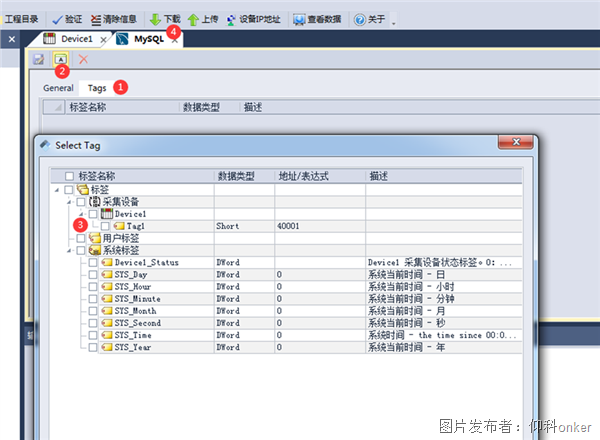

4.   到Tags中，添加要寫入數據庫的標簽，然后下載到網關

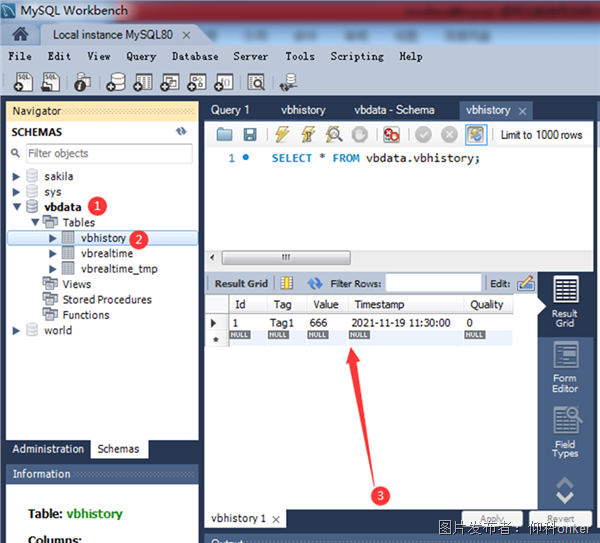

5.   下載完后打開MySQL，右鍵vbdata，選擇Refresh All，然后再右鍵vbhistory，選擇Select Rows，就可以看到數據

七、安裝mysql數據庫

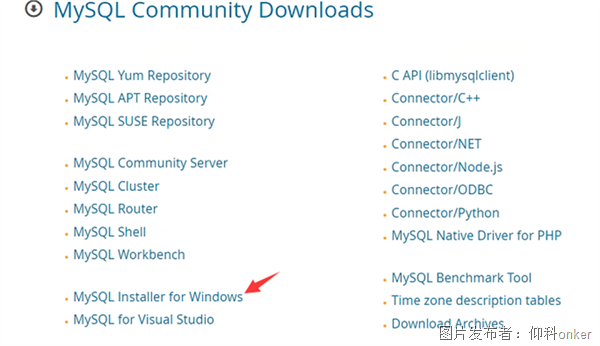

1.   在服務器或者電腦上安裝mysql數據庫。到MySQL官網下載安裝文件，以下載MySQL Community (GPL) Downloads為例說明。下載下圖中箭頭所指的版本。https://dev.mysql.com/downloads/

2.   安裝時使用完整安裝。

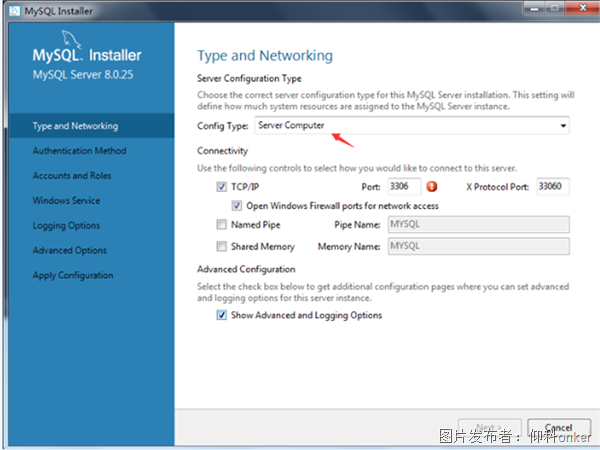

3.   Config Type如下：

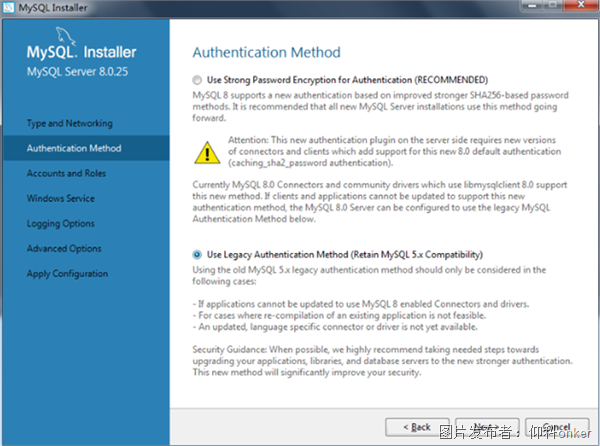

4.   密碼驗證選擇和5.x的兼容。

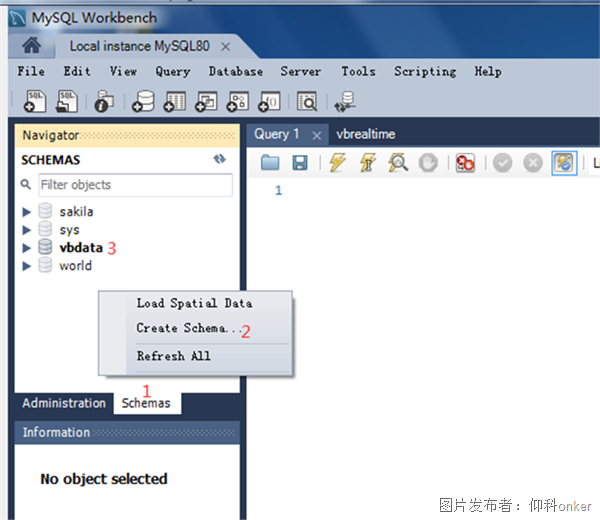

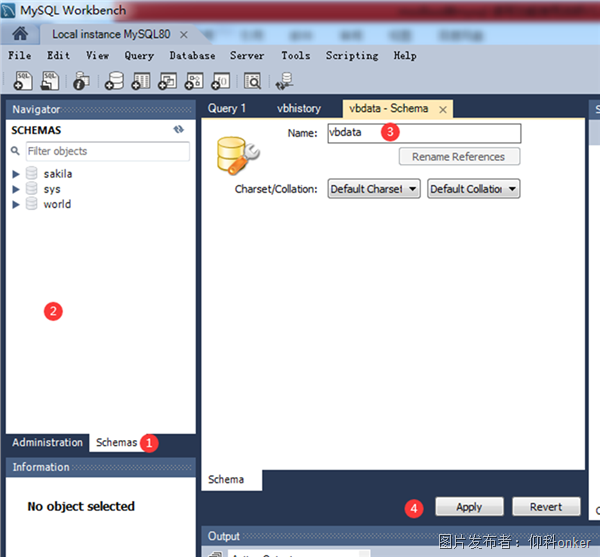

5.   運行MYSQL Workbench軟件。點擊Schemsa（1），在左邊的空白處點擊右鍵，然后點擊“Create Schema”（2），建立一個數據表，名稱為：vbdata（3）。

6.   如果是V5.X以上的版本，安裝完成后執行以下信息。root 123456改成數據庫的用戶名和密碼。

use mysql;

CREATE USER 'root'@'%' IDENTIFIED BY '123456';

grant all privileges on *.* to 'root'@'%';

FLUSH PRIVILEGES;

選中vbdata數據庫，按如下順序執行：

7.   關閉電腦上的防火墻和殺毒軟件

八、 在服務器上運行仰科OPC DA采集軟件

1.   如果OPC DA服務器上不能安裝VS軟件。可以把VFBOXOPCClient復制到OPC DA服務器上運行，VFBOXOPCClient不需要安裝，打開直接使用。

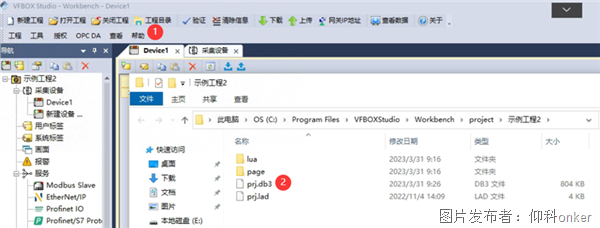

2.   在其他電腦上安裝VS軟件，并按上面的步驟配置好參數，點擊下載，把工程下載到網關中。然后，點擊工程目錄，打開工程目錄。

3.   點擊“關閉工程”，關閉當前工程。

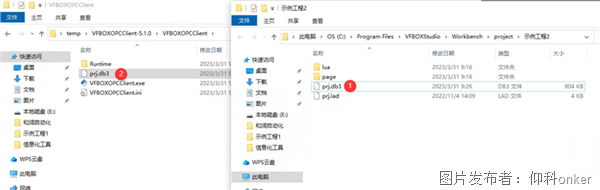

4.   把VFBOXOPCClient整個目錄復制到OPC DA服務器上。復制prj.db3到VFBOXOPCClient目錄下。

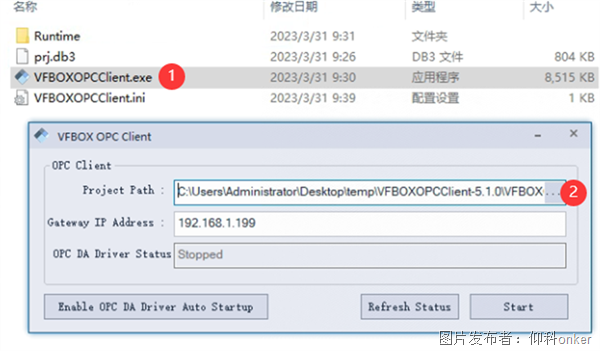

5.   用管理員權限打開VFBOXOPCClient.exe軟件，點擊2處，加載prj.db3工程文件。在Gateway IP Address，輸入網關的IP地址。點擊Start，啟動OPC DA采集服務。

6.   如果需要電腦啟動，自動啟動OPC DA 采集，點擊“Enable OPC DA Driver Auto Startup”

7.   點擊配置參數電腦上的VS軟件上的“查看數據”。看一下數據情況。注意配置參數的電腦一定要“停止OPC DA驅動”，看一下是否采集到數據。

8.   如果工程有修改，需要重新下載到網關，需要重新把prj.db3工程文件復制到OPC DA服務器。停止服務，再啟動服務。按上面從頭開始的流程在做一遍。

九、案例總結

使用協議轉換網關可以很方便的實現不同協議的設備之間的數據轉換。大量節省了項目實施過程的時間成本，人力成本。VFBOX網關產品都是工業級品質，符合工業應用的場景。只需要簡單的參數配置，可以很快完成設備和系統之間的連接。方案優點：

1.   不需要修改設備里的程序。

2.   不影響設備原有的工作方式和功能。

3.   只需要簡單的配置就可以實現功能需求。

4.   設備長期穩定工作。

5.   網關運行架構如下
