一、檢測背景：

在汽車傳動系統里，齒輪是核心部件，通過螺紋與軸和其他齒輪緊固，保障動力平穩傳輸，是汽車正常行駛的關鍵。若設計有螺紋的齒輪無螺紋，會無法與部件正確裝配，導致傳動系統無法搭建，汽車動力傳輸中斷，無法行駛。

二、檢測需求：

檢測對象：汽車齒輪

檢測類型：檢測有無螺紋

檢測視野：300mm*200mm

像素精度：0.122mm/pixel

三、檢測方案：

相機：500W面陣相機

鏡頭：12mm焦距FA鏡頭

光源：低角度環形無影光源 FLR系列

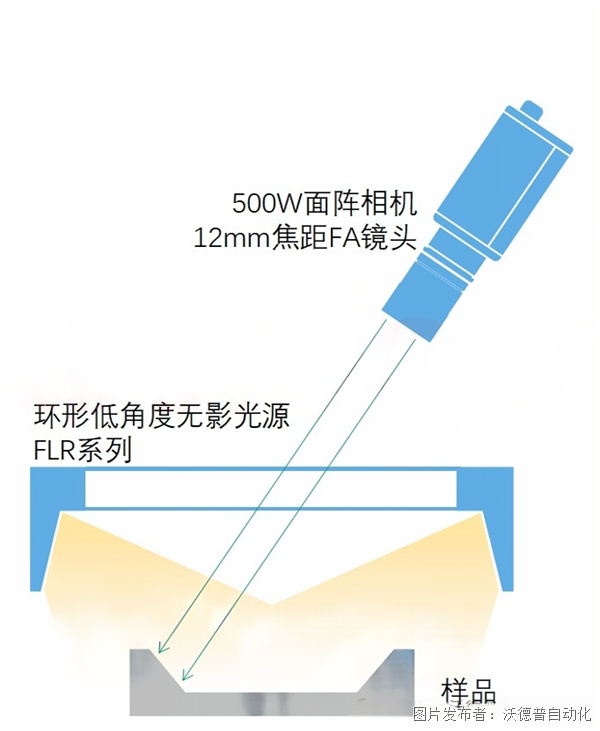

四、成像示意圖：

五、方案說明：

齒輪內圈的螺紋，采用正常垂直成像無法實現檢測。需要將相機傾斜，才能觀察到齒輪內壁螺紋的存在情況。

在光源選擇上，為了清晰呈現螺紋細節，保證照明良好且均勻，有效避免陰影和反光對成像效果的干擾，環形低角度無影光源成為最佳之選。環形設計與低角度照射方式，能夠為齒輪內圈螺紋提供均勻且無陰影的照明。

六、成像效果圖：

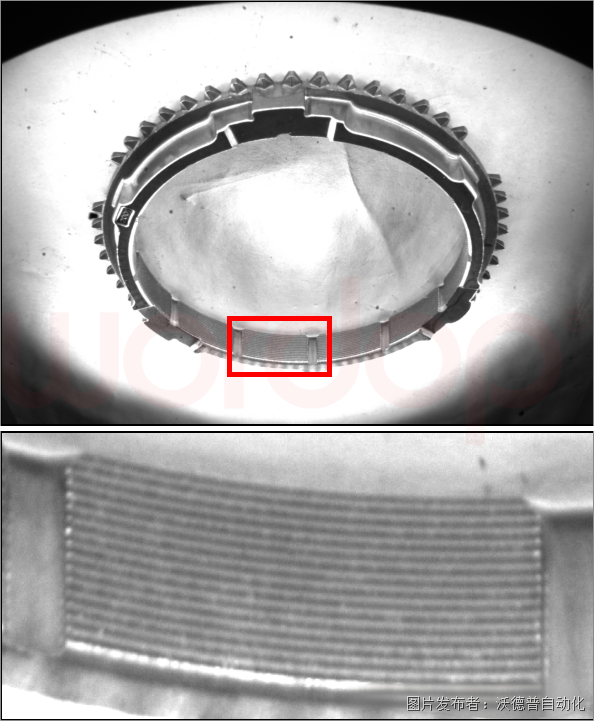

有螺紋

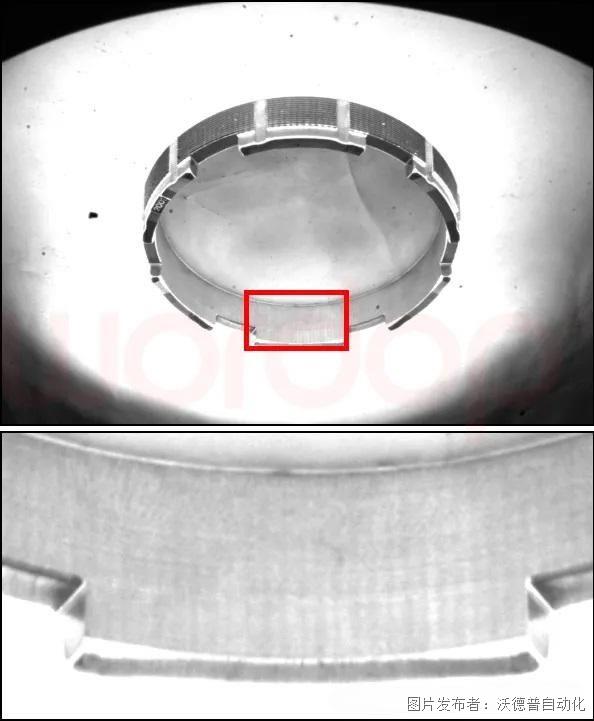

無螺紋

七、項目拓展：

東莞市沃德普自動化科技有限公司現發展為機器視覺光源行業前列，以機器視覺光源、光源控制器、成像系統為核心產品，為客戶提供專業的機器視覺成像方案，滿足不同行業和不同應用場景的需求。

八、產品介紹：

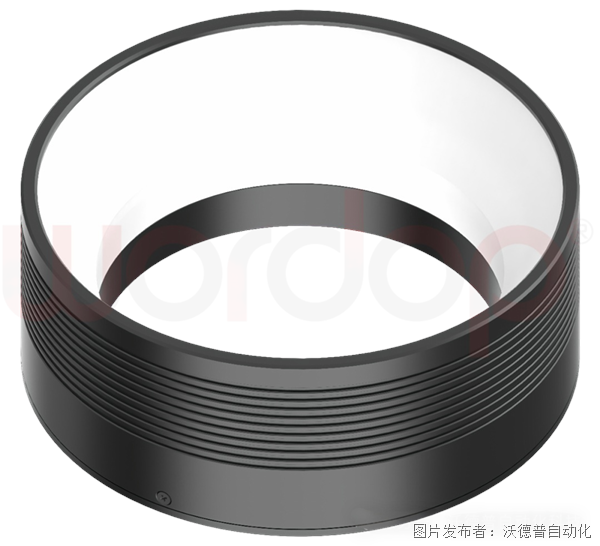

環形低角度無影光源 FLR系列

低角度高均勻照明，可有效減少陰影的產生，確保檢測目標各個部位都能得到充分且均勻的照明。
