在現代工業生產里，定位貼膜工藝對精度和效率要求極高，機器視覺技術為其帶來革命性突破。該技術借助高分辨率相機，像“電子眼”般快速捕捉貼膜與被貼物體圖像，機器視覺系統再深度分析，精準獲取位置、形狀、尺寸等參數，迅速算出最佳貼膜路徑與位置。其優勢突出，精度上實現毫米級控制，大幅降低次品率，提升產品質量；效率上達成高速自動化作業，突破人工速度限制，提高生產效率，還節省了人力成本。

目前，此技術已在多行業廣泛應用。電子行業中，用于手機屏幕和元器件貼附；汽車行業里，滿足內飾件精密貼膜需求；包裝行業上，保障標簽貼合與包裝材料精準定位，有力推動各行業向智能化、自動化發展，成為現代工業生產的關鍵技術。

在磁芯貼合的工藝流程中，貼合的精準度直接關乎產品的質量與性能。下面將深入剖析針對磁芯貼合的視覺解決方案與工作流程。

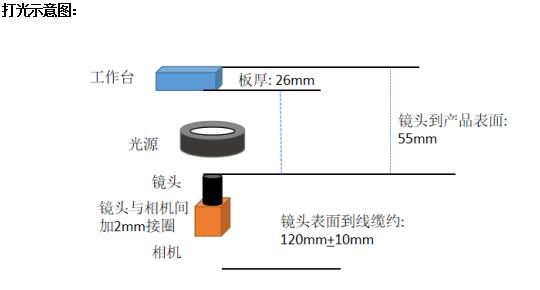

相機光源采用從下往上照射的方式，下相機與光源被穩固地安裝在設計好的位置上，并進行精確的校準和調試，確保其能夠以最佳的狀態進行圖像采集。

圖像采集是整個流程的起始點，猶如建造高樓大廈時打下堅實的地基。MasterAlign視覺系統選用專業的相機作為圖像采集設備，它具備高分辨率和精準的成像能力，能夠清晰捕捉磁芯及其周邊環境的細節。相機如同一位敏銳的觀察者，以特定的視角和參數，將現實場景轉化為數字圖像，為后續的分析處理提供豐富的原始數據。

采集到圖像后，進入圖像特征提取階段。這一過程就像是在浩瀚的信息海洋中篩選出有價值的珍寶。通過MasterAlign視覺系統先進的圖像處理算法，我們能夠從復雜的圖像中提取出具有代表性和區分度的特征，例如磁芯的邊緣輪廓、特定標記點的位置等。這些特征如同磁芯的“數字指紋”，能夠唯一地標識其狀態和位置，為后續的坐標比對提供關鍵依據。

將提取到的圖像特征與預先設定好的磁芯貼合固定坐標進行比對，是檢測過程中的核心環節。預先設定的固定坐標是基于產品設計要求和工藝標準確定的理想位置，而圖像特征則反映了實際生產中磁芯的實際位置。通過精確的坐標比對，我們能夠清晰地發現兩者之間的差異，就像用一把精準的尺子衡量實際與理想的差距。

在完成坐標比對后，MasterAlign視覺系統進行偏差計算。如同一位數學大師，運用復雜的算法和模型，對坐標差異進行精確計算，得出磁芯實際位置與理想位置之間的偏差數值。這些偏差數值包括在X、Y、Z等多個方向上的位移偏差以及旋轉偏差等，能夠全面、準確地反映磁芯的貼合誤差情況。

依據計算得出的偏差數據，系統實時引導機械手完成精準貼合動作，這是整個檢測流程的最終目標。機械手如同一位技藝精湛的工匠，根據偏差數據精確調整自身的運動軌跡和姿態，將磁芯準確地貼合到指定位置。通過這種閉環控制系統，實現了從檢測到調整的實時反饋和精準控制，確保磁芯貼合的高精度和一致性。

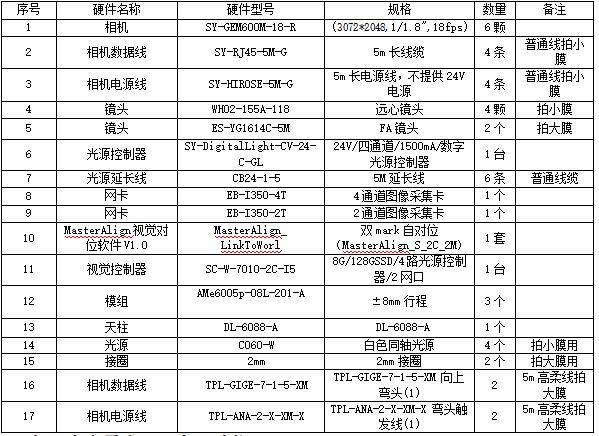

配置清單如下：

MasterAlign視覺系統通過高精度視覺定位與閉環控制技術，實現了磁芯貼合的毫米級誤差控制。通過專業視覺算法與PLC控制器的深度集成，可適應電子制造、精密裝配等領域24小時連續生產的嚴苛需求，為產品尺寸一致性、位置精度等關鍵質量指標提供穩定保障。該技術的應用有效解決了傳統人工貼合效率低、精度波動大的痛點，成為智能制造領域提升產線自動化水平的重要技術支撐。
