一、項目需求

本項目涉及電伴熱溫控箱溫度、壓力表設備與上游監控系統建立起工業自動化溫度壓力監測系統通信網絡，具體需求為：

1、具備將各電伴熱溫控箱內溫度、壓力表設備數據傳輸至配電倉的客戶端觸摸屏和主控服務器，確保電量表和主控系統間數據傳輸；

2、提供模塊所需光口/電口需求，支持協商速率；

3、傳輸的實時性、準確性、可靠性，滿足接入自動化溫度壓力監測系統和管理需求；

4、安裝于室外電伴熱溫控箱應具備較強的抗電磁干擾性、高低溫等惡劣的現場環境需求。

二、解決方案

1、方案概述

根據本項目電伴熱溫控箱溫度、壓力表設備與監控系統建立起工業自動化溫度壓力監測系統通信網絡需求，推薦使用UT-6406GCM-4GT2GSC。將電伴熱溫控箱中的溫度、壓力表的數據實時高效、準確地傳輸至監測系統，確保數據的實時性和準確性，從而滿足溫度、壓力表設備與監測系統建立起工業自動化溫度壓力監測系統通信網絡。

2、方案拓撲

宇泰科技通信解決方案應用拓撲圖

3、方案優勢

（1）UT-6406GCM-4GT2GSC 6口千兆網管型工業以太網交換機保證通信網絡的穩定性；

（2）該系列交換機采用低功耗、無風扇設計，確保無噪聲干擾；

（3）支持-40~75C工作溫度和良好的EMC電磁兼容性能，保證在惡劣的工業環境中保持穩定的工作；

（4）為工廠自動化，智能交通，視頻監控等工業應用領域組建快速穩定的網絡終端接入網絡提供安全可靠的解決方案。

三、應用效果

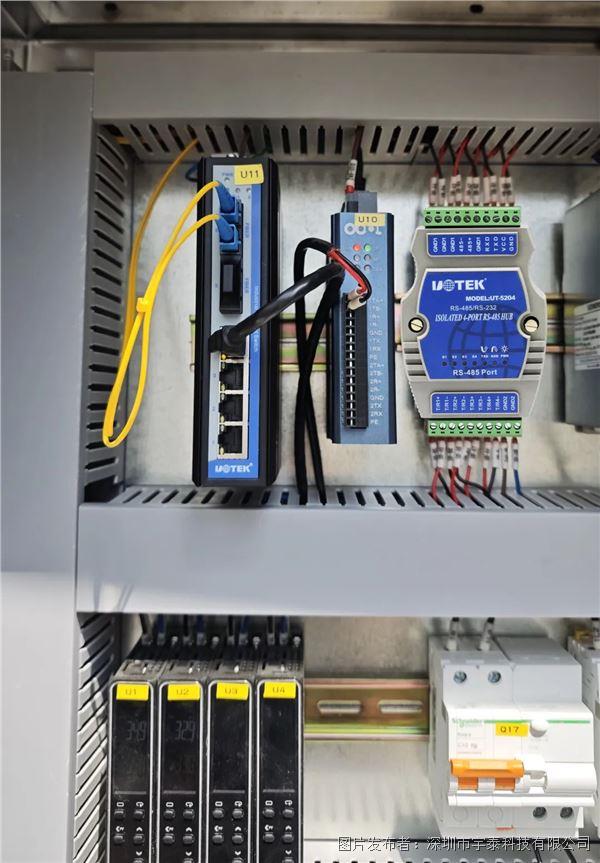

1、設備接入

宇泰工業以太網交換機應用于該項目電伴熱溫控箱

四、相關應用產品

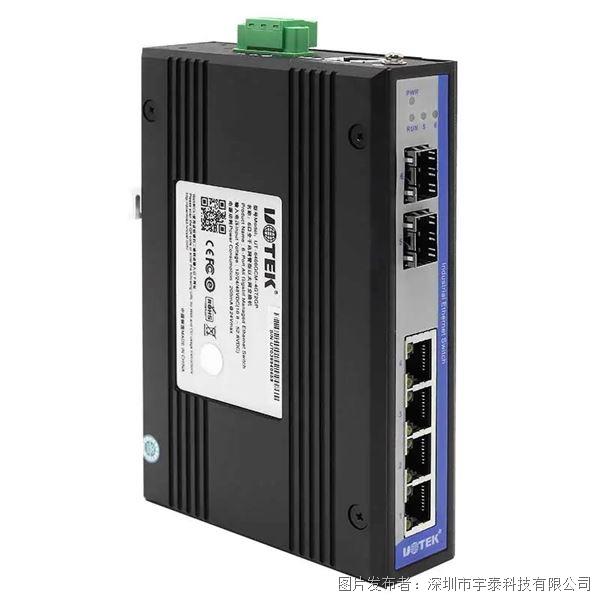

UT-6406GCM系列

6口全千兆網管型以太網交換機

●支持以太網口和光口(支持ST/FC/SC/SFP接口類型)的多種不同組合

●支持Web可選100Base-FX、1000Base-x模式類型配置

●支持IGMP Snooping過濾多播封包

●支持IEEE 802.1Q VLAN便于簡易網絡規劃

●支持QoS實現實時流量分類和優先級

●支持STP/RSTP/MSTP及ERPS網絡余功能，防止網絡風暴

●支持UT-Ring私有環網功能

●支持SNMPv1/v2c/v3，用于不通級別的網絡管理

●支持 trap及RMON，便于靈活的網絡監控

●支持IEEE802.1x認證功能

●支持鏈路聚合，優化網絡帶寬

●支持端口隔離及ACL，增強網絡管理的靈活度及安全性

●支持端口鏡像功能，便于在線調試

●支持DHCP Server，

●用于分配不同策略的IP地址

●支持端口限速、廣播風暴抑制、組播風暴抑制、未知單播風暴抑制

●確保網絡穩定性

●支持LLDP、Linkflap、UDLD、DDM及環路檢測相關鏈路檢測功能

●便于施工現場問題排查

●支持寬溫工作，工作溫度范圍為: -40~75C
