一、案例說明

1.   設置網關采集AB PLC數據

2.   把采集的數據轉成HJ212協議轉發給其他系統。

二、 VFBOX網關工作原理

VFBOX網關是協議轉換網關，是把一種協議轉換成另外一種協議。網關可以采集西門子，歐姆龍，三菱，AB PLC，DLT645，DLT698電表，modbus rtu tcp，環保的HJ212協議，opc ua和opc da，電力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT現場總線協議，bacnet，MQTT，mysql，sqlserver數據庫。不同型號的網關支持不同的協議，具體支持的協議參考網關側面標簽上的型號。依托500多種型號的網關產品，可以實現多種不同協議之間的互聯互通。

網關連接在不同協議的設備之間，就像一個“翻譯”，把一種設備支持的協議，轉換成另一種設備支持的協議，從而實現兩個不同協議的設備之間的數據交換。工作架構如下：

三、準備工作

1.   仰科網關。支持采集AB PLC數據，HJ212協議轉發。

2.   電腦。IP設置成192.168.1.198，和網關在同一個網段。

3.   網線、12V電源。

四、網關采集AB  PLC數據

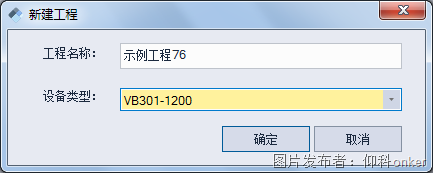

1.   安裝VFBOX Studio軟件。打開軟件后，點擊新建工程，設備類型選擇實際網關的型號。可選的型號有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

2.   點擊“新建設備”，驅動類型選擇如下。網關支持3大類的AB PLC，可根據對接的PLC類型選擇。

3.   選擇PLC的型號。

4.   輸入PLC的IP地址，端口號一般默認是102

5.   輸入槽號

6.   添加要采集的數據。比如，要采集PLC里的某個點位的值，需要知道這個點位的地址和數據類型，分別填寫到如下的選項中。

7.   配置完成后點擊菜單“下載”，把工程下載到網關里。

8.   點擊菜單“查看數據”，查看網關采集到的數據。對比一下當前值，“狀態”顯示Good，更新時間為當前時間就代表采集到了數據。

五、用HJ212協議轉發數據

1.   到菜單“服務”下，點擊HJ212，啟用HJ212服務。網關可以上報到兩個中心。如果只上報一個，則啟用一個即可。

“分鐘/小時/日數據”是發送相應的分鐘，小時，日數據給環保平臺。此功能為選配功能，標準網關不包含此功能，如有需要，請聯系客服開通。

六、212功能測試

1.   在電腦上打開測試軟件。把電腦的IP地址配置成192.168.1.198，并把IP配置成電腦的IP地址，端口填寫10212，然后點擊偵聽。

2.   配置網關參數如下：

3.   把要上傳的數據添加到“檢測因子”下面。

4.   配置完成后，點擊下載，把工程下載到網關中。

5.   關閉電腦上的防火墻和殺毒軟件。

6.   等待一段時間后，軟件會收到網關發送上來的數據。

七、案例總結

使用協議轉換網關可以很方便的實現不同協議的設備之間的數據轉換。大量節省了項目實施過程的時間成本，人力成本。VFBOX網關產品都是工業級品質，符合工業應用的場景。只需要簡單的參數配置，可以很快完成設備和系統之間的連接。方案優點：

1.   不需要修改設備里的程序。

2.   不影響設備原有的工作方式和功能。

3.   只需要簡單的配置就可以實現功能需求。

4.   設備長期穩定工作。

5.   網關運行架構如下
