組態王上如何顯示海為PLC浮點數

作者： 廈門海為技術支持部

本文將介紹如何在組態王里顯示海為PLC里的浮點數，因為組態王里沒有海為的驅動，但由于Haiwell（海為）PLC采用標準Modbus協議（支持RTU和ASCII格式），能與所有支持Modbus協議的HMI和組態軟件連接通訊，所以我們在組態王里選擇的是莫迪康的ModbusRTU協議和海為PLC通訊。舉一反三，當你下次遇到其他的ModbusRTU設備也要在組態王上顯示浮點數時，也可以按照本文的方法來做。

本例海為PLC的地址為1 波特率19200 資料格式為N 8 2，組態王版本6.55

海為PLC的聯機畫面可以直接體現本臺PLC對應的地址、波特率以及資料格式。

言歸正傳，以下：

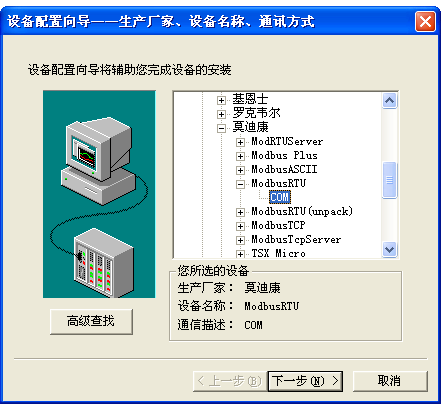

第一步：在組態王里添加ModbusRTU驅動如下：

   點擊“下一步”

   點擊“下一步”

   點擊“下一步”

   點擊“下一步”

   點擊“下一步”

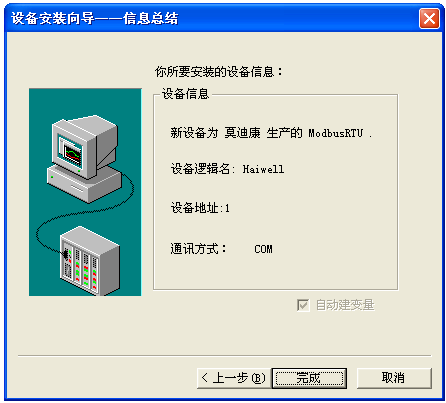

   以上添加驅動完畢！

   第二步：設置組態王串口的通訊參數：

   接著我們來設置組態王端的通訊參數，其通訊參數與PLC保持一致才能通訊上，即也應設置為19200 N 8 2如下：

   第三步：明確海為PLC內部元件與組態王上的地址對應關系：

   由Haiwell（海為）PLC元件對應的Modbus表如下：

   說明：Haiwell（海為）PLC的Modbus地址號從0開始，有些HMI或組態軟件則從1開始，如果HMI或組態軟件的Modbus地址從0開始則直接使用通訊地址，如M0為0x3072，V0為4x0512；如果HMI或組態軟件的Modbus地址從1開始則需將元件地址號加1，如M0為0x3073[3072 1]，V0為4x0513[512 1]。地址的首位是Modbus協議的元件類型（0/1為位元件，3/4為寄存器元件，類型0/4表示可讀寫，類型1/3表示只讀）后面的其余數位才是元件地址號。

   第四步：本例中要讀取的海為PLC里的浮點數值為V0、V10

   我們在海為PLC里的V0、V10寄存器的設定值為：

組態王里需要加1，所以V0為513，V10為523。

第五步：在組態王上建立V0、V10變量如下

第六步：重點說明！！！建立調整浮點數值順序的變量

由于浮點數占用連續的兩個寄存器，組態王在讀取ModbusRTU設備里的浮點數的時候數值的放置順序發生了變化，控制數據位置的由寄存器SwapF0這個字節控制，當這個字節的值等于3的時候，浮點數的可以按照正常的順序顯示，所以我們建立這個變量如下：

接下來我們要做的就是讓這個變量的值等于3，方法有兩種，一種是建立數值讀寫控件，對該寄存器賦值為3，第二種就是利用腳本對改寄存器進行賦值3，比較之下用腳本來賦值比較實用，畫面腳本里的腳本為：

第七步：在畫面上顯示浮點數

以上就可以成功的顯示出海為PLC里的浮點數。
